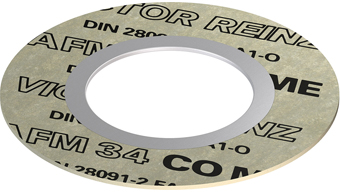

垫圈设计

垫圈材料 AFM 34（另见 334 号技术数据表）是经过验证的垫圈材料，其表面覆盖有一层新涂层 (CO)，以优化表面适应性。0.10 毫米厚的不锈钢 1.4571 金属内圈是采用特殊的串珠工艺制造而成。

特性

即使在表面压力较低的情况下，也能达到最大的气体密封效果

符合 EN 1591-1 标准的法兰连接计算的最佳先决条件，保持符合 VDI 2290 标准的密封等级

内胶圈的低负载吸收（优化的表面压力分布）

防爆

高耐化学腐蚀性

内圈

不锈钢 1.4571; 0.10 mm

≤ DN 400 无缝精加工；> DN 400 焊接

认证

Technical Guidelines on Air Quality Control (TA Luft)

High-quality gasket

DIN-DVGW (gasket material AFM 34)

under DIN 3535, Part 6 FA

DIN 30653 (formerly VP 401)

Gaskets with higher thermal resistance (HTB)

Fire Safe

acc. to API 6FB

Germanischer Lloyd (DNV GL)

Approved for shipbuilding

可根据要求提供 EN 13555 标准规定的特性。

如需订购，请提供以下信息：

AFM 34 CO ME / 尺寸标准 / 公称直径 / 公称压力 / 厚度
