材料

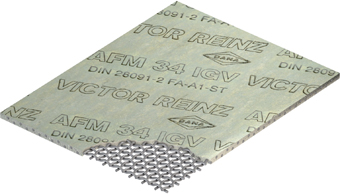

AFM 34 IGV 是一种不含石棉的垫片材料，由镀锌碳钢网加强。这种复合材料对人体无害，不含色素。它由芳纶纤维、无机填料和其他耐高温的石棉替代品组成，并与高级弹性体一起在高压和高温下加工而成。

特性

AFM 34 IGV 可耐受多种介质，如油、溶剂、燃料、盐溶液、制冷剂、酒精等。它还适用于密封固定应用中温度高达 200 °C 的热水和蒸汽，安装表面压力至少为 50 N/mm²。如有特殊应用需求，请与我们联系。

与未加固的 AFM 34 相比，金属加固使垫片材料具有极高的拉伸强度和抗应力与剪切力，并且非常易于操作。

AFM 34 IGV 比非增强材料更能承受较高的压力和温度综合负荷。

应用范围

用于化工厂、炼油厂、发电厂和造船厂的 DIN 和 ANSI 法兰、配件、泵和设备

一般用于承受高机械应力和/或热应力或交变载荷的密封接头

用于密封相对较窄的部件，如热交换器、蒸汽接头、空气和制冷压缩机以及所有螺纹接头

表面

作为标准配置，AFM 34 IGV 的两面都涂有一层不粘的高摩擦层，大大方便了拆卸。在大多数情况下，无需进行额外的表面处理。

但是，如果在装配过程中使用的部件会在垫片上旋转，例如螺纹接头、散热器插头等，则需要在垫片的一面或两面涂上石墨涂层，因为在这些情况下需要较低的摩擦值。

持续工作温度：250℃

压力：170 bar

尺寸：1500 x 1500 mm

厚度：0.80 ±0.10 1.00 ±0.10 1.50 ±0.15 2.00 ±0.20 3.00 ±0.30mm
