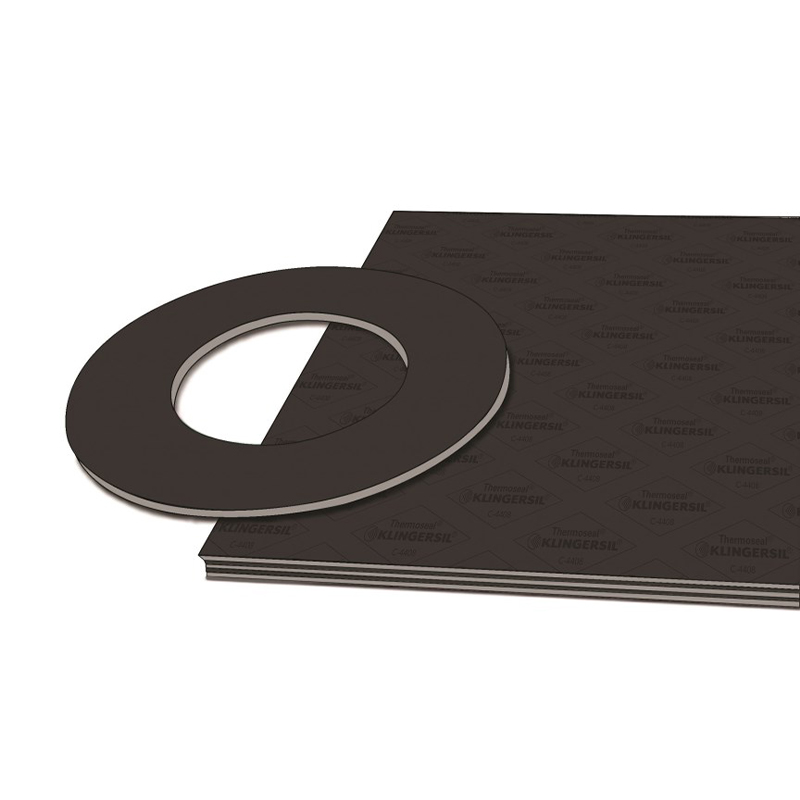

该材料内置低碳钢编织网增强层，可改善应力松弛，使其适用于波动的温度和压力工况。它对油、燃料和碳氢化合物具有良好的耐受性。该材料由芳纶纤维增强，并采用丁腈橡胶（NBR）作为粘合剂。产品颜色为黑色。

主要性能参数（基于1/16英寸厚度板材的典型值，除非另有说明）：

蠕变松弛（ASTM F38B，1/32英寸）为20%。

压缩率（ASTM F36J）为6%至12%。

回弹率（ASTM F36J）最小为50%。

在KLINGER热压缩测试中，23°C下初始厚度减少12%，300°C下额外减少22%。

浸液后最大重量增加（ASTM F146，燃油B，5h/23°C）为10%。

浸液后厚度增加（ASTM F146）：在ASTM IRM 901油中（5h/149°C）为0-5%；在ASTM IRM 903油中（5h/149°C）为0-5%；在ASTM燃油A中（5h/23°C）为0-5%；在ASTM燃油B中（5h/23°C）为0-0%。

密度（ASTM F1315）为119 lb/ft³（1.9 g/cm³）
