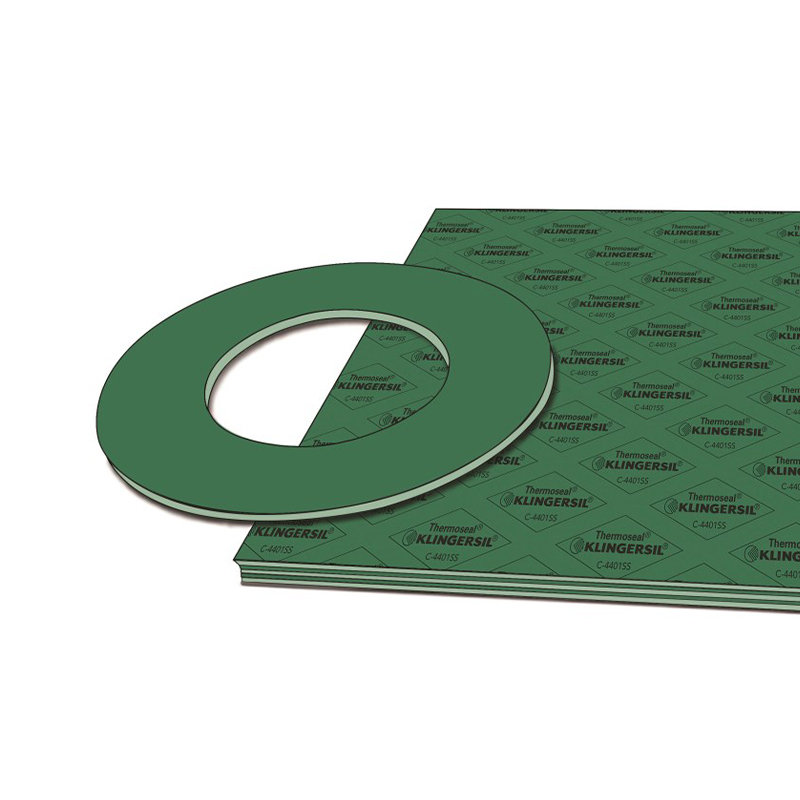

该材料是一种通用型垫片材料，具有优异的密封性、耐化学性以及良好的蠕变松弛特性。该材料由合成纤维增强，并采用丁腈橡胶（NBR）作为粘合剂。产品颜色为绿色。

主要性能参数（基于1/16英寸厚度板材的典型值，除非另有说明）：

蠕变松弛（ASTM F38B，1/32英寸）为20%。

密封性（ASTM F37A，1/32英寸）小于0.3 ml/hr。

气体渗透性（DIN 3535/6）小于0.5 ml/min。

压缩率（ASTM F36J）为7%至17%。

回弹率（ASTM F36J）最小为50%。

在KLINGER热压缩测试中，23°C下初始厚度减少15%，300°C下额外减少9%。

浸液后最大重量增加（ASTM F146，燃油B，5h/23°C）为15%。

浸液后厚度增加（ASTM F146）：在ASTM IRM 901油中（5h/149°C）为0-5%；在ASTM IRM 903油中（5h/149°C）为5-10%；在ASTM燃油A中（5h/23°C）为5-10%；在ASTM燃油B中（5h/23°C）为5-10%。

介电强度（ASTM D149-95a）为14 kV/mm。

密度（ASTM F1315）为112 lb/ft³（1.8 g/cm³）
