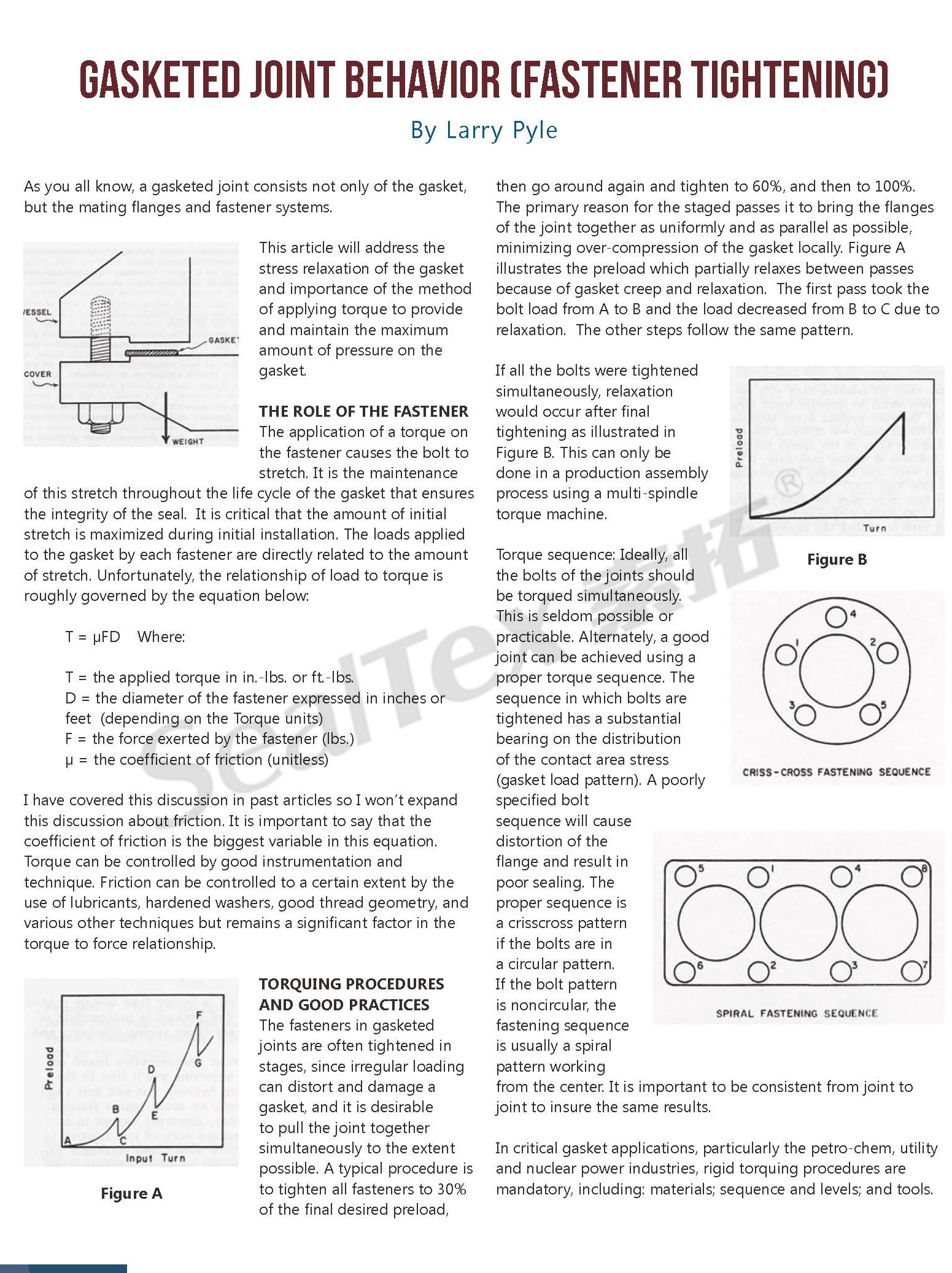

GASKETED JOINT BEHAVIOR密封连接性能
As you all know, a gasketed joint consists not only of the gasket,but the mating flanges and fastener systems. (众所周知，垫圈接头不仅包括垫片，还包括配合法兰和紧固件系统。本文将解决垫片的应力松弛和方法的重要性)
施加扭矩以提供并保持垫圈上的最大压力量。
紧固件的作用
在紧固件上施加扭矩会使螺栓拉伸。在整个垫圈的整个生命周期中保持这种弹性，确保密封的完整性。在初始安装期间，初始拉伸量最大化至关重要。每个紧固件施加在垫片上的载荷直接与拉伸量有关。不幸的是，负载与扭矩的关系大致由以下公式决定：
T = µFD Where:
T = the applied torque in in.-lbs. or ft.-lbs.
D = the diameter of the fastener expressed in inches or feet (depending on the Torque units)
F = the force exerted by the fastener (lbs.)
µ = the coefficient of friction (unitless)
我在过去的文章中已经讨论了这个讨论，所以我不会扩展关于摩擦的讨论。重要的是要说摩擦系数是这个方程中最大的变量。转矩可以通过良好的仪器和技术来控制。通过使用润滑剂，硬化垫圈，良好的螺纹几何形状以及各种其他技术，可以在一定程度上控制摩擦力，但是仍然是扭矩与力的关系的重要因素。
采取的程序和良好的做法
密封接头中的紧固件通常分阶段拧紧，因为不规则的加载会扭曲和损坏密封垫，并且希望尽可能同时拉紧接头。一个典型的方法是将所有紧固件拧紧到最终所需预紧力的30％，然后再次拧紧并拧紧到60％，然后到100％。分级的主要原因是使接头的法兰尽可能均匀和平行地接合在一起，从而最大限度地减小了局部过度压缩垫圈。图A显示了由于垫片蠕变和松弛，在通道之间部分松弛的预加载荷。第一次通过螺栓从A负载到B，由于松弛，负载从B降到C.其他步骤遵循相同的模式。如果所有的螺栓都同时拧紧，如图B所示，最终拧紧后会发生松弛。这只能在使用多主轴扭矩机的生产组装过程中完成。
扭矩顺序：理想情况下，所有关节的螺栓应同时扭转。 这很少可能或可行。 或者，使用适当的扭矩序列可以实现良好的接头。 螺栓拧紧的顺序对接触面应力分布（垫圈载荷模式）有很大的影响。 螺栓顺序不正确会导致法兰变形，导致密封不良。 如果螺栓是圆形的，则正确的顺序是交叉的。 如果螺栓图案是非圆形的，紧固顺序通常是从中心起作用的螺旋图案。 从联合到联合保持一致是非常重要的，以确保相同的结果。
在关键的垫片应用中，特别是石油化工，公用事业和核电行业，刚性扭矩程序是强制性的，包括：材料; 顺序和级别; 和工具。翻译来源于Google上一篇文章：浅谈减速机如何选择合适的密封垫片 下一篇文章：法兰垫片材料的储存和保质期预测 更新时间：2018.01.09 查看次数：0
